Protwinline

Code de commande Type de Produit Quantité de Paquet
3420 200 mm x 200 mm x 12,5 mm 10 Pièces
3430 300 mm x 300 mm x 12,5 mm 10 Pièces
3436 300 mm x 600 mm x 12,5 mm 10 Pièces
3440 400 mm x 400 mm x 12,5 mm 10 Pièces
3446 400 mm x 600 mm x 12,5 mm 8 Pièces
3445 450 mm x 450 mm x 12,5 mm 8 Pièces
3450 500 mm x 500 mm x 12,5 mm 8 Pièces
3460 600 mm x 600 mm x 12,5 mm 6 Pièces

Les panneaux d'accès Protwinline sont appliqués sur les zones d'installation de manière aérienne.
Ces panneaux d'accès sont utilisés dans les applications de plafond et de mur où des plaques de plâtre à double couche sont appliquées.

Les caractéristiques de couverture de révision de Protwinline sont répertoriées ci-dessous.

Caractéristiques des panneaux d'accès Protwinline

  • Cadre intérieur et extérieur en aluminium
  • Structure interne du couvercle intérieur pour le montage de la double plaque de plâtre
  • Vissage de plaque de plâtre dans la porte intérieure
  • Système d'interrupteur également amovible pour l'ouverture tactile
  • Couverture intérieure entièrement amovible de la couverture extérieure
  • Enfin un système de fil pour maintenir la couverture intérieure constante à un certain angle

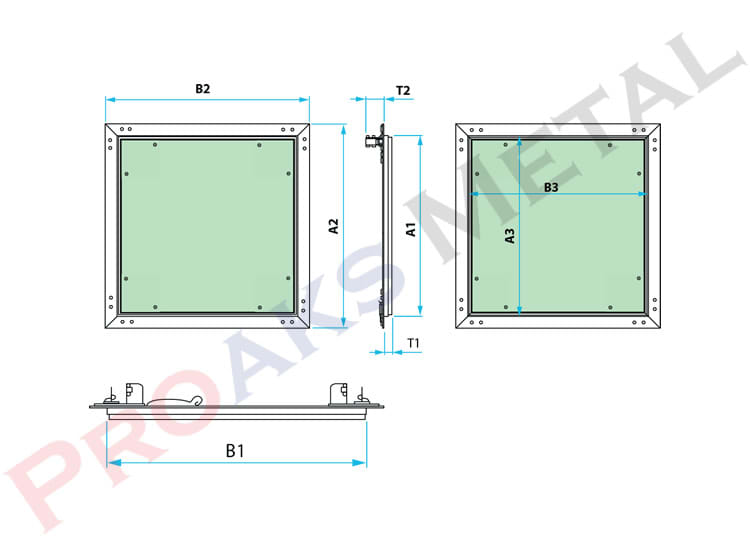

Dessins des panneaux d'accès Protwinline
Code de commandeDimensionsDimensions du couvercle de montageDimensions de la couverture extérieureDimensions de la couverture intérieureHauteur du cadrePoids brut (gr.)Pièces
A1xB1A2xB2A3xB3T1xT2
3420200×200198×198244×244194×19425×601620 g10 pièces
3430300×300298×298344×344294×29425×602640 g10 pièces
3436300×600298×598344×644294×59425×604700 g10 pièces
3440400×400398×398444×444394×39425×604100 g10 pièces
3446400×600398×598444×644394×59425×605680 g8 pièces
3445450×450448×448494×494444×44425×604930 g8 pièces
3450500×500498×498544×544494×49425×605760 g8 pièces
3460600×600598×598644×644594×59425×607900 g6 pièces

Contenu de la palette

200×200 mm. Quantité par palette 560 pièces. Dimensions de la palette 80 x 120 x 200 cm (largeur x longueur x hauteur)

300×300 mm. Quantité par palette 540 pièces. Dimensions de la palette 110 x 130 x 225 cm (largeur x longueur x hauteur)

400×400 mm. Quantité par palette 300 pièces. Dimensions de la palette 100 x 120 x 240 cm (largeur x longueur x hauteur)

500×500 mm. Quantité par palette 192 pièces. Dimensions de la palette 100 x 120 x 235 cm (largeur x longueur x hauteur)

600×600 mm. Quantité de palette 144 pièces. Dimensions de la palette 100 x 135 x 210 cm (largeur x longueur x hauteur)

Description du produit

Dans les systèmes de plafonds suspendus et de cloisons, les panneaux électriques, les boîtes à fusibles, les vannes d'eau, etc. sont situés dans l'espace entre le mur et le plafond. C'est le matériau de construction qui permet d'accéder au système de plomberie auquel il faut accéder. Les couvercles d'intervention se composent d'un cadre intérieur et extérieur. Les cadres sont fabriqués à partir de matière première en aluminium et sont revêtus de poudre électrostatique. Matériaux mobiles et fixes sur le système Il est fabriqué à partir de matière première galvanisée spécialement revêtue et résistante à la corrosion.

Mode d'emploi

L'espace de montage du couvercle d'intervention doit être supérieur de +6 mm à la dimension du couvercle de montage. Les interrupteurs dans les applications murales doivent être situés en haut. Après le montage du cadre extérieur du couvercle d'intervention, le cadre intérieur doit être retiré et les processus de plâtrage et de peinture doivent être effectués séparément.

Conditions de stockage du produit

La sensibilité de surface de tous les revêtements d'intervention et des produits peints doit également être vérifiée après l'installation du revêtement. Pour que le système fonctionne correctement, les produits doivent être placés sur une surface plane sans aucun impact dû à la plaque de plâtre à l'intérieur.
